Инструкция по монтажу НАШЕЙ ЛЕСТНИЦЫ

Часть 1. Монтаж металлокаркаса (он же монокосоур, хребет).

Для монтажа металического каркаса лестницы вам понадобится следующий инструмент:
1. Дрель + глухари или анкеры для крепления верхнего и нижнего модулей
2. Вороток-трещотка с головкой на 17 (заворачивать болты)
3. Гаечный ключ на 17 (держать гайку)
4. Карандаш (помечать на среднем подступенке шаг ступени)
5. Рулетка
6. Киянка (молоток)
7. Строительный уровень (выставить ровно первый модуль)
8. Ручная дисковая пила (болгарка, подрезать подпорку "по месту")
9. Строительные перчатки (не заляпать пальцами крашенную поверхность модулей)

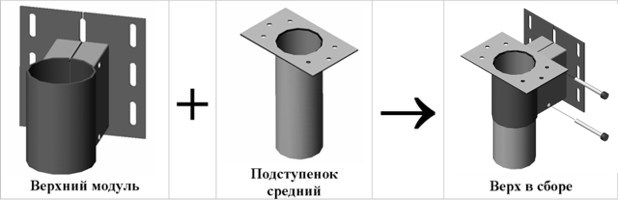

Распакуйте Верхний модуль и Средний подступенок. Вставьте Средний подступенок в Верхний модуль до упора. Вставляйте аккуратно, чтобы не поцарапать поверхность подступенка, если планируете шаг больше 150мм.

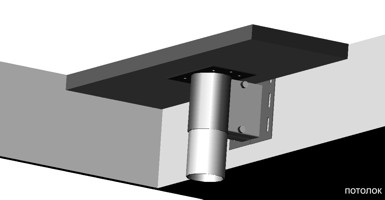

Затяните с максимальным усилием два Болта М10х90 в верхнем модуле для жесткого и надежного соединения с Подступенком и закрепите на стене или перекрытии Верхний модуль таким образом, чтобы верхняя ступень встала в уровень пола верхнего этажа, как показано на схеме:

Проверьте горизонтальность установки с помощью строительного уровня.

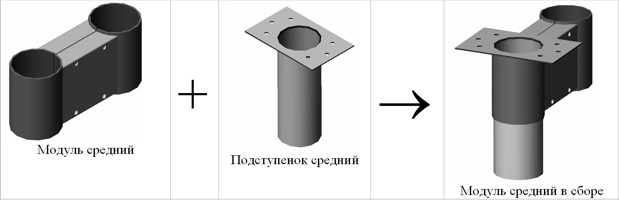

Распакуйте Модуль средний и Подступенок средний и вставьте Подступенок средний в Модуль средний. Наживите гайки и шайбы на болты.

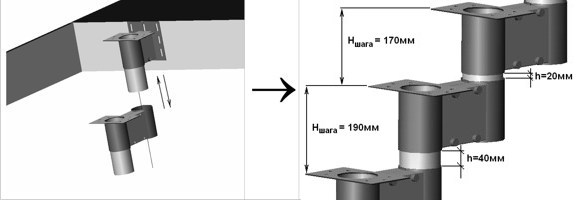

Состыкуйте Модуль средний с Верхним модулем, как показано на рисунке:

h вычиляется по формуле: Шаг ступени минус 150мм. Например вы желаете 19-ый шаг ступени (190мм). Тогда h=190-150=40мм.
Вы можете заранее отмерить на всех Подступенках нужный шаг и отметить карандашом. И далее уже затягивать болты, просто придвинув Средний модуль к отметке.
Сами модули, как шарнирные элементы – независимо друг от друга могут поворачиваться в горизонтальной плоскости как по часовой, так и против часовой стрелки. Таким образом один и тот же каркас может быть собран в любую модель спуска: буквой Г, буквой П, спиралью, гусиным шагом, зигзагом или просто прямо.

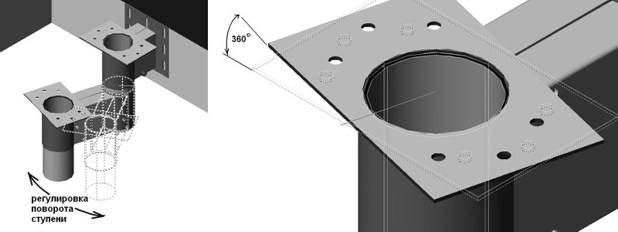

При выстраивании каркаса в разнообразные угловые или радиусные формы, кроме возможности поворота среднего модуля, так же возникает необходимость в повороте фланца крепления к ступени. Например в случаях использования забежных или угловых ступеней. Вуаля!

Затяните с максимальным усилием четыре Болта М10х90 в Модуле среднем для жесткого и надежного соединения с Подступенком предыдущего модуля.

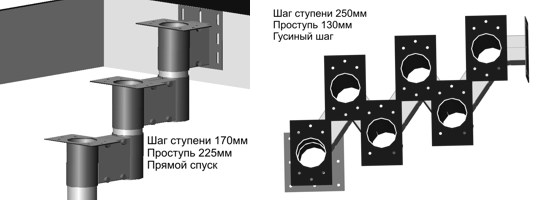

Повторяя эти операции с каждым последующим Средним Модулем, стройте каркас лестницы, как Вам необходимо, например так:

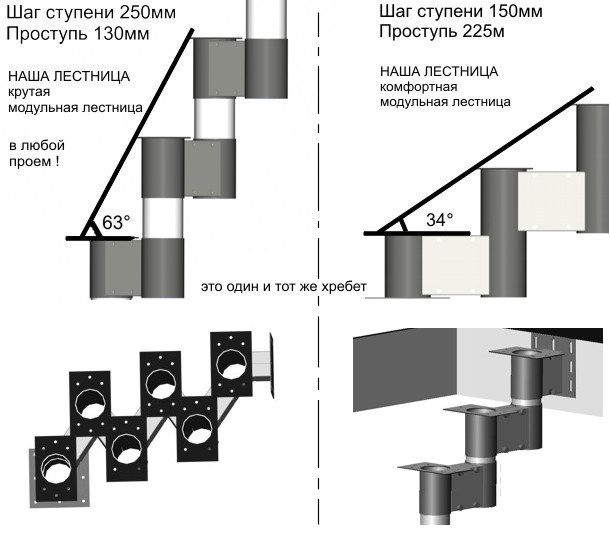

Изменяя Проступь - горизонтальное расстояние между ступенями и, лестница может достигать крутизны в 63 градуса, что позволяет использовать НАШУ ЛЕСТНИЦУ для маленьких проемов (от одного метра в длину и 50см в ширину). Напротив, полная проступь 225мм с шагом 15см, подарит максимальный комфорт подъема, но для такой лестницы понадобится больший проем в потолке (3 метра в длину), а лучше - полное отсутствие пола следующего этажа над лестницей.

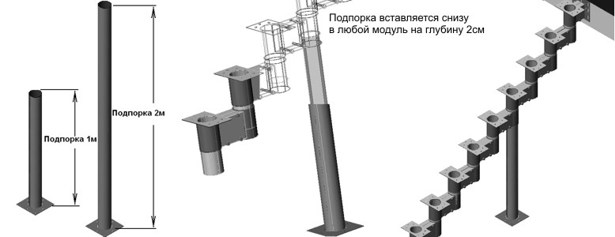

Сам каркас нашей лестницы необычайно прочен, но при активной нагрузке на саму лестницу (например поднятие тяжелых предметов группой людей),  могут возникать вибрации. Для придания дополнительной вертикальной жесткости, Мы рекомендуем установку подпорок. Нами предлагаются два варианта высоты подпорок – 1 метр и 2 метра. Поскольку внешний диаметр трубы подпорки совпадает с диаметром подступенка, то подпорка легко входит снизу в любой средний модуль и, при стягивании высокопрочных 4-х болтов, намертво фиксируется в хребте лестницы. При необходимости длину каждой из подпорок можно уменьшить с помощью болгарки или ножовки по металлу.

В случаях когда нет возможности установки подпорок – например люк на полу, наличие прохода под лестницей или расположение лестницы в шахте, где просто отсутствует пол, рекомендуется прикрепить максимально надежно несколько средних ступенек лестницы к прилегающим стенам с помощью монтажных уголков. Сами уголки крепятся снизу ступенек. Если нет ни стен, ни пола, есть смысл пустить параллельно второй хребет, связав эти хребты в середине перегородкой из среднего модуля и двух подступенков. А еще НАША ЛЕСТНИЦА умеет раздваиваться по время спуска (например в разные углы помещения) или сходиться.

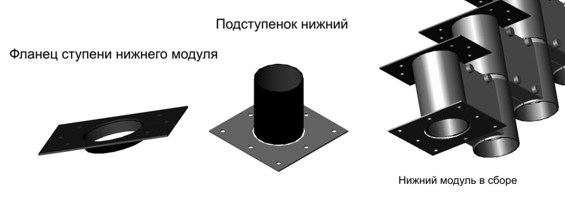

Завершающим элементом каркаса нашей лестницы служит нижний модуль. Главным отличием нижнего модуля от среднего – наличие двух дополнительных элементов:

Но тут сначала уснанавливается сам нижний модуль с нижним подступенком и фланцем ступени, а затем вставляется подступенок средний в этот и предыдущий модуль. Нижний подступенок позволяет регулировать Шаг ступени самого нижнего модуля от пола. Затем 4 болта нижнего модуля заворачиваются до упора. Квадратный фланец крепится к полу. Крепеж к полу в комплект не входит. Все модули укомплектованы только глухарями 10х40 для головки М17, предназначенными для крепления ступеней. Если пол бетонный – то необходимо использовать анкерные болты, если пол из дерева – то используются более мощные глухари по дереву.

Далее монтаж ступеней, балясин и перил
